De eenvoudigste vorm van energieopslag.
Sla uw zonnestroom overschot op als warm water in deze ‘ Blauwe batterij’.
Op basis van beschikbare zonnestroom die anders wordt terug geleverd, zal het ELWA 2 warmte element het water opwarmen. Het elektrische element past zijn sterke aan opwerk van de panelen (0-3,5 kW).

De voordelen:

• Verhoog het eigen gebruik van zonnestroom en vermijdt terug leveren aan het stroom net
• Bespaar gasverbruik voor de bereiding van warm water
• Veel goedkoper dan een elektrische batterij
• Warmte element past zich aan, aan de hoeveelheid zonnestroom

Het vat is goed geïsoleerd en zal de warmte van het water vasthouden. Zo kunt u het warme water gebruiken wanneer de zon allang onder is. Op deze manier kunt u overdag het water alvast opwarmen en voor bufferen. Het tapwater staat voor ongeveer 25% van het totale gasverbruik bij een gemiddeld huishouden.

Inbegrepen in deze set:

• MY-PV ELWA 2.0
• 200 of 300 Liter buffervat geschikt voor tapwater, zonder warmtewisselaar
• Duco Mix 15C mengventiel 15 mm 3 x knel
• Flens 8 gaats met 1 1/2 duims fitting en rubber pakking
• Pentec inlaatcombinatie UBIC 15mm 2 x knel 8 bar
• P1 meter voor in de slimme meterkast

Het vat wordt met de flens voorgemonteerd zodat u het warmte element eenvoudig onderin kunt plaatsen.

De P1 meter plaatst u in de slimme meterkast. Deze meet de hoeveelheid aan terug te leveren stroom en activeert de Elwa 2 met precies deze hoeveelheid vermogen.

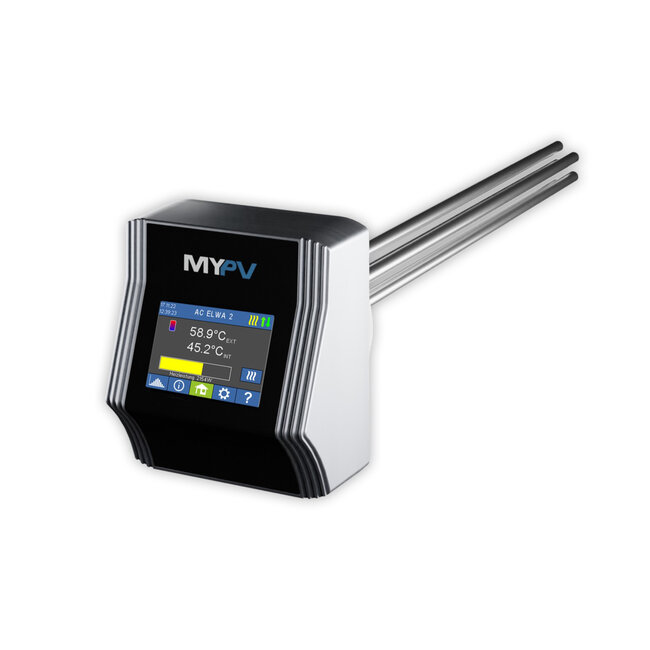

Specificaties ELWA 2

AC ELWA-2 is een 0 - 3,5 kW lineair (traploos) geregeld verwarmingselement voor netgekoppelde fotovoltaïsche systemen. Het gebruikt overtollige PV-energie voor de verwarming van warm water.

Zo ben je er altijd van verzekerd dat de opgewekte energie optimaal wordt verbruikt, voordat deze wordt terug geleverd aan het elektriciteitsnet. Door de lineaire regeling van het vermogen wordt het PV-voedingsvermogen op nul gezet. De AC ELWA werkt op wisselstroom na de omvormer.

De AC ELWA-2 beschikt ook over onze beproefde warmwater boost-backup functie: als de zon niet genoeg schijnt te zijn, kan het warme water optioneel tot de gewenste temperatuur worden verwarmd door energie uit het openbare elektriciteitsnet te gebruiken.

Technische gegevens van de My-PV AC ELWA 2

• Verwarmingsvermogen: 0 - 3.500 W, HF geklokt, sinusvormige stroomopname
• Beschermingsklasse: IP21
• Aansluiting: 3-pin terminal, 2.5 mm² 230 V, 45 ‒ 65 Hz
• Afmetingen (BxHxD): 117x133x580 mm met verwarmingselement
• Lengte verwarmingselement: 46 cm
• Aansluiting dompelverwarming: 1 1/2 inch
• Display: Kleur, Touch Screen 2.83“

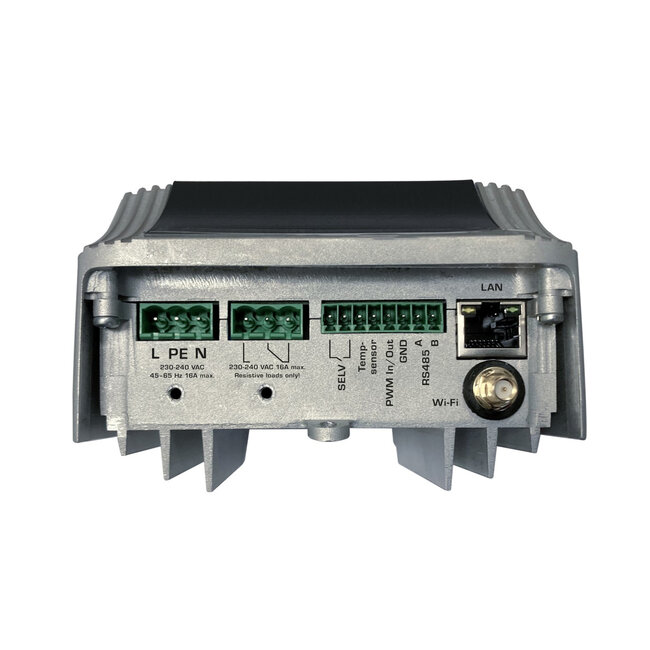

• Interfaces: Ethernet RJ45, WLAN, RS485, PWM-in 3 ‒ 24V 0 ‒ 1 kHz, galvanisch geisoleerd relay contact
• Lengte externe temperatuursensor: 5
• De Elwa 2 kan een tweede ' dom' element aansturen waardoor het flexibele verwarmingsvermogen kunt verdubbelen.
• Land van herkomt: Oostenrijk
• Garantie: 1 jaar

Downloads

• Folder met toepassingen en datablad

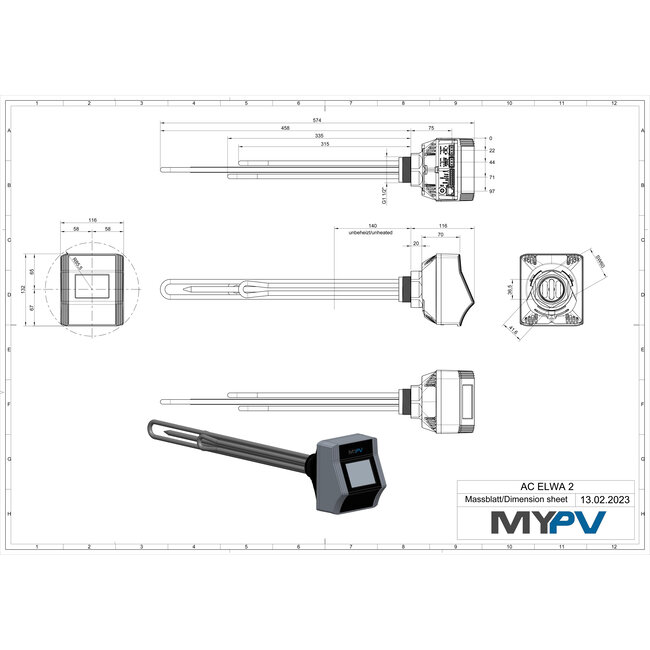

• Technische tekening met afmetingen
• Korte overview presentatie
• Montage en bedieningshandleiding
• Communicatie mogelijkheden
• Communicatie data
• Quickstart handleiding

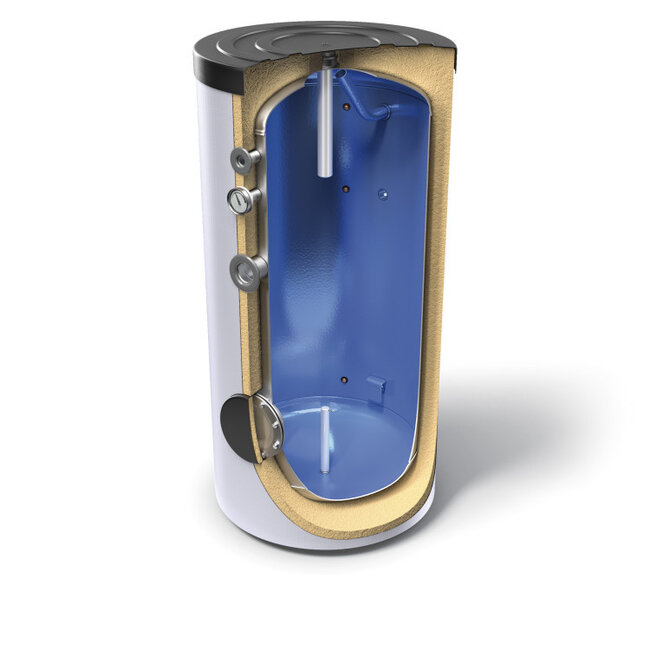

Specificaties van het 200/300 L vat

Een buffervat met een inhoud van 200 of 300 liter met een hoge efficiëntie door de 50mm dikke laag polyurethaan isolatie (CFK vrij). Geschikt voor systemen met 1 direct aangesloten warmtebron.
Het vat is geschikt voor tapwater of kan worden gevuld met CV-water.
In het menu rechtsboven kunt u het 200 of 300l vat selecteren.

• Energielabel: B
• Aantal Wisselaars: Geen
• Bevestiging: Verticaal staand
• Hoogte (cm): 120.7 / 142,7
• Breedte (cm): 60 / 65
• Diepte (cm): 60 / 65
• Maximale bedrijfstemperatuur (graden Celcius) (°C) : 95
• Statische verliezen (W) : 59
• Werkdruk (bar) : 8
• Isolatie (mm) : 50
• Magnesium anode :Ja
• Artikelnummer: EV20060 of EV30065
• Netto gewicht (kg) : 45 of  66
• Werkelijk volume (liters) : 202
• Benodigde hoogte bij installatie verticale plaatsing (cm) : 130.7
• Aantal liter : 200 of 300

Downloads:

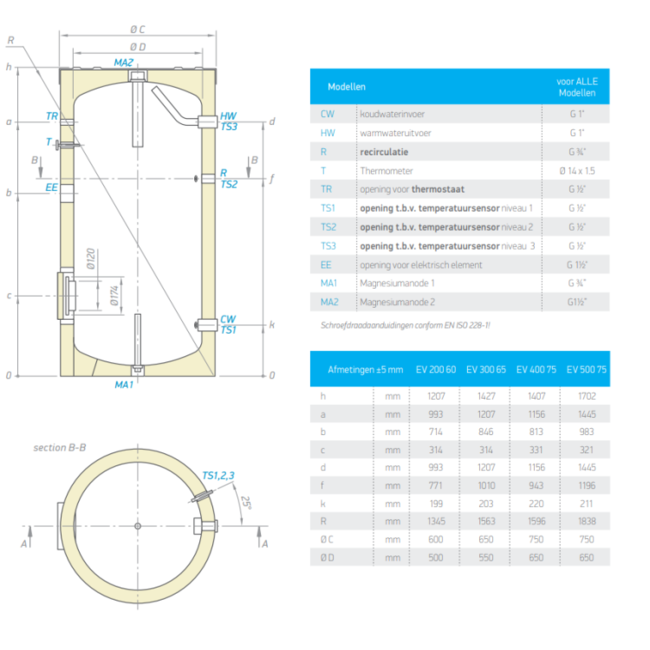

• Bekijk hier de doorsnede
• Bekijk hier de technische details (Engels)
• Bekijk hier de technische details (Engels)



Hoe groot moet mijn boiler zijn?

Voor een gemiddelde douche van 8 minuten gebruikt u ongeveer 30 liter boiler inhoud.
Voor een bad heeft u al snel 100 liter water nodig.
Bereken hier hoe groot uw boiler dient te zijn.

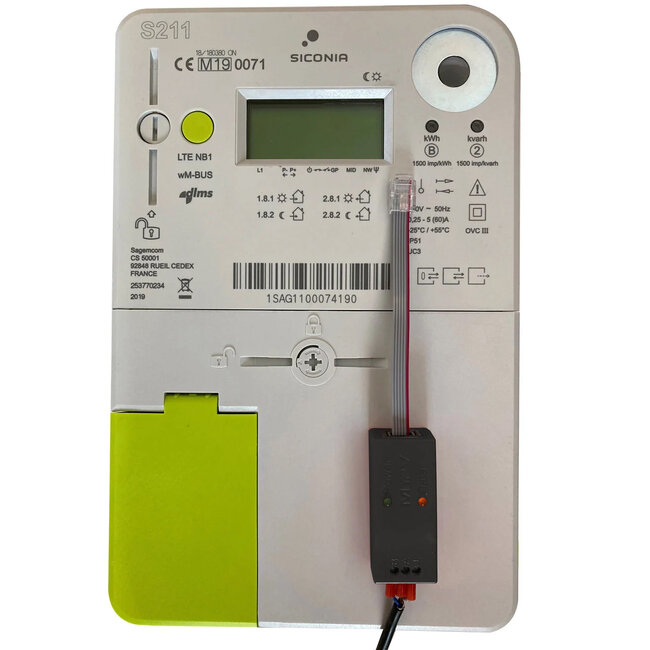

My-PV Digitale Meter P1 Interface

De interface Digitale meter P1 is exclusief ontworpen voor gebruik met de Photovoltaic-Power-Manager AC•THOR,  AC•THOR 9s en ELWA 2.

De P1 stroommeter kan direct in de slimme meter worden gestoken zoals toegepast in Nederland en Belgie

Het verbindt de weergegeven elektriciteitsmeter met de Modbus RTU gateway van AC•THOR. Zo kan de informatie over het overtollige vermogen in een fotovoltaïsch systeem worden ontvangen en worden gebruikt zonder een extra meter.

Toepassing

• Steek de RJ12-bus van de interface in de rechterpoort van de weergegeven elektriciteitsmeter (P1).
• Installeer een kabel met 3 aders (afgeschermd) van het klemmenblok op de interface naar de Modbus RTU gateway op de lwa2

Downloads

• Installatiehandleiding (NL)
• My Cloud Folder

Duco Mix 15C mengventiel 15 mm 3 x knel

Het Duco Mix 15C mengventiel 15 mm 3 x knel is een hoogwaardig mengventiel dat ontworpen is voor nauwkeurige temperatuurregeling in verwarmingssystemen. Dit ventiel maakt het mogelijk om warm en koud water efficiënt te mengen, zodat de gewenste watertemperatuur bereikt en gehandhaafd kan worden. Met drie knelaansluitingen van 15 mm is het eenvoudig te installeren en te integreren in uw systeem. Het Duco Mix 15C mengventiel is gemaakt van duurzame materialen, wat zorgt voor een lange levensduur en betrouwbare prestaties in diverse toepassingen. Dit maakt het een essentieel onderdeel voor het optimaliseren van de temperatuurregeling in uw installatie.

Duco Pentec overdruk ventiel

De Pentec inlaatcombinatie UBIC 15mm 2 x knel 8 bar is een betrouwbare en hoogwaardige oplossing voor uw waterinstallaties. Dit product is ontworpen om een constante waterinlaat te waarborgen en biedt bescherming tegen overdruk met een maximale drukcapaciteit van 8 bar. De inlaatcombinatie is voorzien van twee knelverbindingen van 15 mm, waardoor een stevige en lekvrije aansluiting gegarandeerd is. De robuuste constructie van de Pentec inlaatcombinatie UBIC verzekert een lange levensduur en betrouwbare werking, essentieel voor een efficiënte werking van uw systeem. Dankzij de veelzijdigheid en hoge kwaliteit van deze inlaatcombinatie kunt u rekenen op een veilige en probleemloze installatie.

Heeft u nog vragen? Aarzel niet om meer informatie te krijgen en stel uw vraag via [email protected]
